型号
说明
报价
多路视频 / 多路音频 / 多路数据
VADT/VADR42XX 单纤两路单向视频 + 一路双向语音 + 三路双向数据光端机
VADT/VADR4220
多模 850nm/1310 10dB 典型 2KM
14600
VADT/VADR4230
单模 1310nm 20dB 典型 30KM
14600
VADT/VADR4250
单模 1310nm/1550nm 25dB 典型 50KM
19000
VTDR/VRDT71XX 单纤四路单向视频 + 一路反向数据光端机
VTDR/VRDT7120
多模 850nm/1310nm 10dB 典型 2KM
18000
VTDR/VRDT7130
单模 1310nm 20dB 典型 30KM
18000
VTDR/VRDT7150
单模 1310nm/1550nm 25dB 典型 50KM
18000
VTDR/VRDT71XX 单纤四路单向视频 + 四路反向数据光端机
VTDR/VRDT7120
多模 850nm/1310nm 10dB 典型 2KM
21000
VTDR/VRDT7130
单模 1310nm/1550nm 20dB 典型 30KM
21000
VTDR/VRDT7150
单模 1310nm/1550nm 20dB 典型 50KM
23000
VDT/VDR72XX 单纤四路单向视频 + 一路双向高速数据光端机
VDT/VDR7220
多模 850nm/1310nm 10dB 典型 2KM
19000
VDT/VDR7230
单模 1310nm 20dB 典型 30KM
19000
VDT/VDR7250
单模 1310nm/1550nm 25dB 典型 50KM
19000
VDT/VDR72XX 单纤四路单向视频 + 四路双向数据光端机
VDT/VDR7220
多模 850nm/1310nm 10dB 典型 2KM
22000
VDT/VDR7230
单模 1310nm 20dB 典型 30KM
22000
VDT/VDR7250
单模 1310nm/1550nm 25dB 典型 50KM
25000
VTDR/VRDT81XX 单纤八路单向视频 + 一路反向数据光端机
VTDR/VRDT8120
单模 1310nm 10dB 典型 20KM
42000
VTDR/VRDT8130
单模 1310nm/1550nm 20dB 典型 30KM
42000
VTDR/VRDT81XX 单纤八路单向视频 + 四路反向数据光端机
VTDR/VRDT8120
单模 1310nm 10dB 典型 20KM
45000
VTDR/VRDT8130
单模 1310nm/1550nm 20dB 典型 30KM
45000
VDT/VDR82XX 单纤八路单向视频 + 一路双向高速数据光端机
VDT/VDR8220 单模 1310nm 10dB 典型 20KM
43500
VDT/VDR8230 单模 1310nm/1550nm 20dB 典型 30KM
43500
VDT/VDR82XX 单纤八路单向视频 + 四路双向数据光端机
VDT/VDR8220
单模 1310nm 10dB 典型 20KM
48000
VDT/VDR8230 单模 1310nm/1550nm 20dB 典型 30KM
48000
VADT/VADR82XX 单纤八路单向视频 + 一路双向语音 + 三路双向数据光端机
VADT/VADR8220 单模 1310nm 10dB 典型 20KMAAAAAAAAAAA
48000
VADT/VADR8230 单模 1310nm/1550nm 20dB 典型 30KM
48000
DT/DR11XX 单纤一路单向数据光端机
DT/DR1110 多模 850nm 10dB 典型 2KM
2300
DT/DR1130 单模 1310nm 20dB 典型 40KM
4000
DT/DR1150 单模 1550nm 20dB 典型 60KM
5600
DT/DR12XX 单纤一路双向数据光端机
DT/DR1220 多模 850nm/1310 20dB 典型 2KM
8000
DT/DR1230 单模 1310nm 20dB 典型 30KM
8000
DT/DR1230/50WDM 单模 1310nm/1550nm 20dB 典型 40KM
10400
DT/DR21XX 单纤两路单向数据光端机
DT/DR2110 多模 850nm 10dB 典型 2KM
5200
DT/DR2130 单模 1310nm 20dB 典型 40KM
7600
DT/DR2150 单模 1550nm 20dB 典型 60KM
9600
DT/DR22XX 单纤两路双向数据光端机
DT/DR2220 多模 850nm/1310 20dB 典型 2KM
9000
DT/DR2230 单模 1310nm 20dB 典型 30KM
9000
DT/DR2250 单模 1310nm/1550nm 20dB 典型 40KM
12000
DT/DR41XX 单纤四路单向数据光端机
DT/DR4110 多模 850nm 10dB 典型 2KM
9000
DT/DR4130 单模 1310nm 20dB 典型 40KM
9000
DT/DR4150 单模 1550nm 20dB 典型 60KM
12000
DT/DR42XX 单纤四路双向数据光端机
DT/DR4220 多模 850nm/1310 20dB 典型 2KM
10500
DT/DR4230 单模 1310nm 20dB 典型 30KM
10500
DT/DR4250 单模 1310nm/1550nm 20dB 典型 40KM
13500
AT/AR11XX 单纤一路单向音频光端机
AT/AR1110 多模 850nm 10dB 典型 2KM
2400
AT/AR1130 单模 1310nm 20dB 典型 40KM
4000
AT/AR1150 单模 1550nm 20dB 典型 60KM
5600
AT/AR12XX 单纤一路双向音频光端机
AT/AR1220 多模 850nm/1310 20dB 典型 2KM
4800
AT/AR1230 单模 1310nm 20dB 典型 30KM
8000
AT/AR1250 单模 1310nm/1550nm 20dB 典型 40KM
11200
AT/AR21XX 单纤两路单向音频光端机
AT/AR2110 多模 850nm 10dB 典型 2KM
7200
AT/AR2130 单模 1310nm 20dB 典型 40KM
7200
AT/AR2150 单模 1550nm 20dB 典型 60KM
9000
AT/AR41XX 单纤四路单向音频光端机
AT/AR4110 多模 850nm 10dB 典型 2KM
7500
AT/AR4130 单模 1310nm 20dB 典型 40KM
7500
AT/AR4150 单模 1550nm 20dB 典型 60KM
9500
AT/AR42XX 单纤四路双向音频光端机
AT/AR4210 多模 850nm 10dB 典型 2KM
9600
AT/AR4230 单模 1310nm 20dB 典型 40KM
9600
AT/AR4250 单模 1550nm 20dB 典型 60KM
12800
AT/AR81XX 单纤八路单向音频光端机
AT/AR8110 多模 850nm 10dB 典型 2KM
28000
AT/AR8130 单模 1310nm 20dB 典型 40KM
28000
AT/AR8150 单模 1550nm 20dB 典型 60KM
30000
视音频数据光端机
视音频数据光端机
   CCTV系列视频+双向音频+双向数据光端机主要用于交通、公安、海关、大型厂矿等区域下的监控、电子警察及双向话音、数据传输系统,具有体积小、使用方便、动态范围宽、性能价格比高及节省光线路等特点。该光端机采用性能可靠的发光器件和光接收组件、采用TDM、FDM及Y分支器或波分复用技术,具有很大的光动态范围,并使接收机输出更稳定,适应各种不同的工作环境。

产品特点
 ◇ 通过一根光纤同时传输下列信号:
   → 视频信号
   → 双向控制码 Manchester、Bi-phase
   → 双向PCM音频信号
   → 双向RS232、RS422或TTL/PTZ
 ◇ 6.5MHz带宽
 ◇ 单模传输方式
 ◇ ST或FC光接口
 ◇ 波长1310nm或1550nm
 ◇ 与PAL、NTSC、SECAM制式兼容
 ◇ 采用锁相调频、TDM、FDM及Y分支或波分复用技术,
 ◇ 机内自带AGC(自动增益控制)电路
 ◇ 全部采用SMD表面贴封技术
 ◇ 紧凑的独立式封装可安装在任何平面
 ◇ 最大传输距离可达60Km

性能指标

视频信号电平: 1Vp-p
音频信号电平:-3dBm输入 0dBm输出

视频信号 阻抗75Ω BNC接口
音频信号:阻抗600Ω 15针D形端子

信噪比(SNR):> 60dB
误码率:10-9

视频带宽:2Hz - 6.5MHz
音频带宽:300 - 4Kbps


工作温度:-34℃ 至 74℃

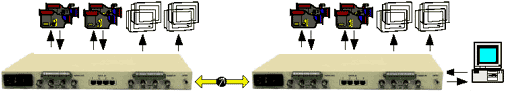

典型应用
